Forged Steel Trunnion Ball Valve -FLANGE

Ny sandan'ny anjara Guocheng Valve Group Co.LTD. dia iray amin'ireo mpanamboatra China FORGED TRUNNION BALL VALVE, tongasoa eto amin'ny ambongadiny mora vidy FORGED TRUNNION BALL VALVE avy amin'ny orinasa.

TRUNNION BALL VALVE FORGED

Ny valva baolina trunnion dia ampiasaina hanapaka na hampifandray ny haino aman-jery amin'ny karazana Class150 ~ Class2500. Ny valves vita amin'ny fitaovana isan-karazany dia mety amin'ny haino aman-jery isan-karazany toy ny rano, etona, menaka, entona liquefied, entona voajanahary, entona arintany, asidra asidra, oxidizer, urea sy ny sisa. Ny fiafaran'ny fifandraisana dia mety ho flange na lasantsy.

Endriky ny rafitra

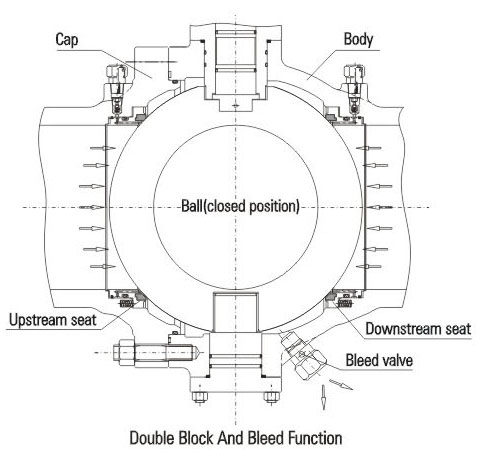

1. Vondrona Indroa sy Mandatsa-drà (DBB)
Rehefa mihidy ny valva ary esorina amin'ny alàlan'ny valva fivoahana ny lavaka afovoany, ny seza ambony sy ambany dia hanakana tsy miankina ny ranon-javatra eo amin'ny fidirana sy ny fivoahana mba hahatanteraka ny fiasa avo roa heny. Ny asa iray hafa amin'ny fitaovana fanariana dia ny hoe azo jerena ny sezan'ny valva raha toa ka misy leakage mandritra ny fitsapana. Fanampin'izany, azo sasana sy esorina amin'ny alalan'ny fitaovana fanariana ireo zavatra ao anatin'ny vatana mba hampihenana ny fahasimban'ny seza amin'ny loto ao anatin'ny fitaovana.

2. Torque miasa ambany
Ny valva baolina trunnion pipeline dia mampiasa ny firafitry ny baolina trunnion sy ny seza valva mitsingevana, mba hahatratrarana ny torsi ambany amin'ny tsindry miasa. Mampiasa PTFE lubricating tena sy sliding mitondra izy mba hampihenana ny friction coefficient amin'ny ambany indrindra miaraka amin'ny hery avo sy avo fineness taho.

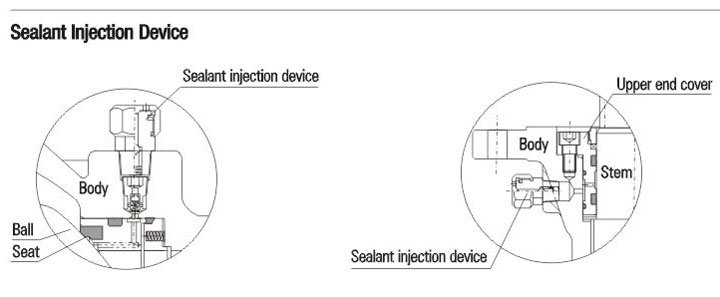

3. Fitaovana famehezana vonjy maika
Ny valva baolina miaraka amin'ny savaivony mihoatra na mitovy amin'ny 6″（DN150） dia natao miaraka amin'ny fitaovana tsindrona sealant amin'ny taho sy ny seza. Rehefa simba ny peratra seza na ny peratra O peratra noho ny loza, ny sealant mifanaraka amin'izany dia azo tsindrona amin'ny fitaovana tsindrona sealant mba hisorohana ny fivoahana antonony amin'ny peratra seza sy ny tahony. Raha ilaina, ny rafitra famehezana fanampiny dia azo ampiasaina amin'ny fanasana sy fanosorana ny seza mba hitazonana ny fahadiovany.

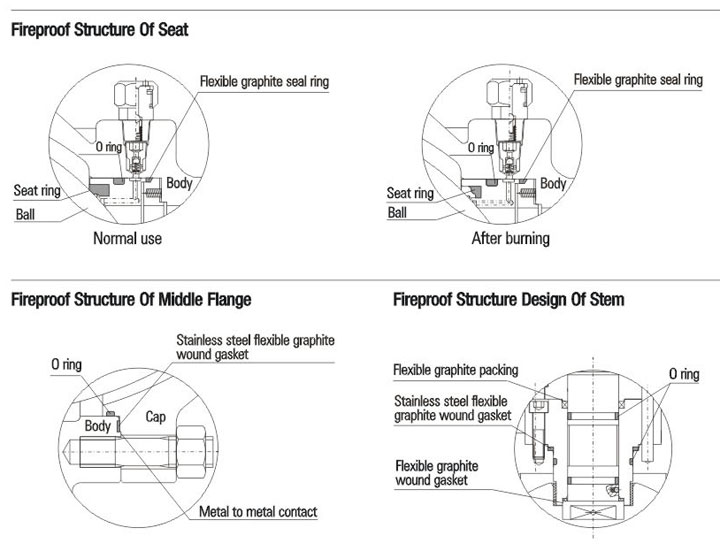

4. Famolavolana rafitra tsy misy afo
Raha misy afo mandritra ny fampiasana ny valva, ny seza peratra, taho O peratra sy afovoany flange O peratra vita amin'ny PTFE, fingotra na fitaovana tsy metaly hafa dia ho lo na simba noho ny hafanana ambony. Eo ambanin'ny faneren'ny mpanelanelana ny valva baolina dia hanosika ny mpihazona seza haingana mankany amin'ny baolina mba hahatonga ny peratra tombo-kase metaly hifandray amin'ny baolina ary hamorona ny vy fanampiny amin'ny rafitra famehezana metaly, izay afaka mifehy tsara ny fivoahan'ny valve. Ny famolavolana rafitra tsy misy afo amin'ny valva baolina trunnion pipeline dia mifanaraka amin'ny fepetra takian'ny API 607, API 6FA, BS 7655 ary ny fenitra hafa.

5. Anti-static Structure
Ny valva baolina dia omena amin'ny rafitra manohitra ny static ary mampiasa ny fitaovana fandefasana herinaratra elektrika mba hamoronana fantsona static eo anelanelan'ny baolina sy vatana na mamorona fantsona static eo anelanelan'ny baolina sy ny vatana amin'ny alàlan'ny taho, mba hialana amin'ny fikorontanana mandritra ny fanokafana sy fanakatonana ny baolina sy seza amin'ny alàlan'ny fantsona, misoroka ny afo na ny fipoahana izay mety ho vokatry ny fiarovana static.
6. Firafitra famehezana seza azo itokisana
Ny famehezana seza dia tanterahana amin'ny alàlan'ny fitazonana seza mitsingevana roa. Afaka mitsingevana axial izy ireo mba hanakanana ny fluid, anisan'izany ny famehezana baolina sy ny famehezana vatana. Ny famehezana ambany tsindry amin'ny seza valve dia tsapa amin'ny alàlan'ny fanamafisam-peo mialoha ny lohataona. Ankoatr'izay, ny fiantraikan'ny piston amin'ny seza valve dia desinde ara-drariny, izay mahatsapa ny famehezana fanerena avo lenta amin'ny fanerena ny fitaovana. Ireto karazana famehezana baolina roa manaraka ireto dia azo tanterahina.
7. Famehezana tokana (fanamaivanana fanerena mandeha ho azy ao amin'ny lavaka afovoan'ny valve)
Amin'ny ankapobeny, ny rafitra famehezana tokana no ampiasaina, izany hoe ny famehezana ambony ihany no misy. Satria ampiasaina ny seza famehezana ambony sy ambany, ny fanerena be loatra ao anatin'ny lavaka valva dia afaka mandresy ny fiantraikan'ny lohataona mialoha, mba hahatonga ny famotsorana ny seza avy amin'ny baolina ary hahatsapa ny fanerena mandeha ho azy mankany amin'ny ampahany ambany.

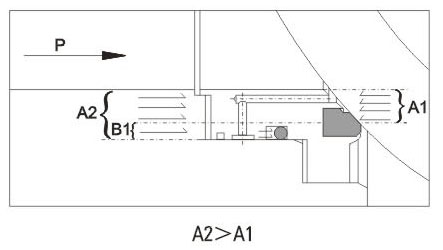

Ny ilany ambony: Rehefa mihetsika axial ny seza eo amin'ny valva, ny fanerena P atao amin'ny ampahany ambony (inlet) dia miteraka hery mivadika amin'ny A1. Satria ambony noho ny A2 ny A1, A2-A1=B1, ny hery ao amin'ny B1 dia hanosika ny seza amin'ny baolina ary hahatsapa famehezana mafy ny ampahany ambony.

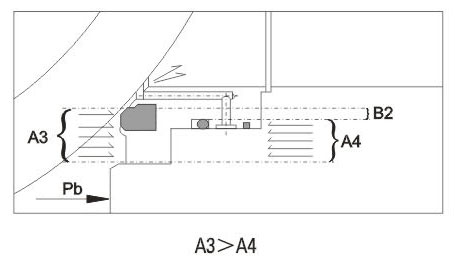

Ny ilany ambany: Raha vao mitombo ny tsindry Pb ao anatin'ny valva, dia ambony noho ny an'ny A3 ny hery miasa amin'ny A4. Amin'ny maha A3-A4=B2, ny fahasamihafan'ny tsindry amin'ny B2 dia handresy ny herin'ny lohataona mba hamoahana ny seza avy amin'ny baolina ary hahatsapa ny fanamaivanana ny tsindry amin'ny lavaka valva mankany amin'ny ampahany ambany. Aorian'izay, ny seza sy ny baolina dia hofehezina indray ny hetsika lohataona.

8. Famehezana indroa (Piston roa)
Ny valva baolina trunnion pipeline dia azo natao miaraka amin'ny rafitra famehezana indroa alohan'ny sy aorian'ny baolina ho an'ny fepetra serivisy manokana sy ny fepetra takian'ny mpampiasa. Misy vokany piston roa sosona izy io. Amin'ny toe-javatra mahazatra, ny valva amin'ny ankapobeny dia mampiasa famehezana voalohany. Rehefa simba ny famehezana seza voalohany ka miteraka leakage. Ny seza faharoa dia afaka milalao ny asan'ny famehezana ary manatsara ny fahamendrehan'ny famehezana.

Ny seza dia mampiasa ny rafitra mitambatra. Ny tombo-kase voalohany dia tombo-kase amin'ny metaly. Ny tombo-kase faharoa dia fluorine fingotra O peratra izay afaka miantoka ny valva baolina hahatratra ny bubble haavon'ny sealinge. Rehefa ambany dia ambany ny tsy fitovian'ny tsindry, ny seza famehezana dia hanery ny baolina amin'ny alàlan'ny hetsika lohataona mba hahatanteraka ny famehezana voalohany. Rehefa miakatra ny tsy fitovian'ny tsindry, dia hitombo araka izany ny herin'ny famehezana ny seza sy ny vatana mba hamehezana mafy ny seza sy ny baolina ary hiantohana ny famehezana tsara.

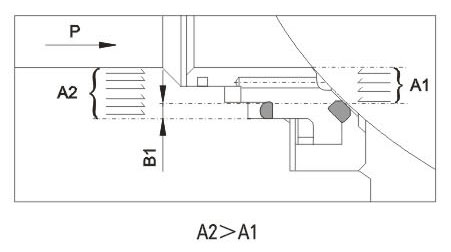

Famehezana voalohany: Ambony. Rehefa ambany ny fahasamihafana misy eo amin'ny tsindry na tsy misy fahasamihafana amin'ny tsindry, ny seza mitsingevana dia hihetsika axial miaraka amin'ny valva eo ambanin'ny hetsika lohataona ary hanosika ny seza mankany amin'ny baolina mba hitazonana ny famehezana mafy. Rehefa mitombo ny tsindry amin'ny pipeline P, ny hery miasa amin'ny faritra A2 amin'ny seza valve dia ambony noho ny hery ampiasaina amin'ny faritra A1, A2-A1 = B1. Noho izany, ny hery amin'ny B1 dia hanosika ny seza mankany amin'ny baolina ary hahatsapa famehezana mafy ny ampahany ambony.

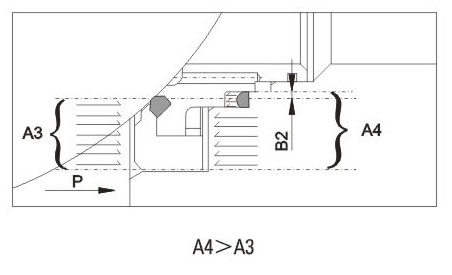

Famehezana faharoa: Ambany. Rehefa ambany ny fahasamihafana misy eo amin'ny tsindry na tsy misy fahasamihafana amin'ny tsindry, ny seza mitsingevana dia hihetsika axial miaraka amin'ny valva eo ambanin'ny hetsika lohataona ary hanosika ny seza mankany amin'ny baolina mba hitazonana ny famehezana mafy. Rehefa mitombo ny tsindry ao amin'ny lavaka fantson-drano P, ny hery miasa amin'ny faritra A4 amin'ny seza valve dia ambony noho ny hery miasa amin'ny faritra A3, A4-A3 = B1. Noho izany, ny hery amin'ny B1 dia hanosika ny seza mankany amin'ny baolina ary hahatsapa famehezana mafy ny ampahany ambony.

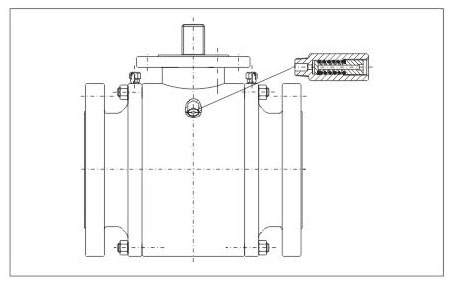

9. Fitaovana fanampiana fiarovana
Satria ny valva baolina dia natao miaraka amin'ny famehezana voalohany sy faharoa izay misy fiantraikany amin'ny piston avo roa heny, ary ny lavaka afovoany dia tsy afaka mahatsapa fanamaivanana fanerena mandeha ho azy, dia tsy maintsy apetraka eo amin'ny vatana ny valva fanamaivanana fiarovana mba hisorohana ny loza ateraky ny fahasimbana be loatra ao anatin'ny lavaka valva izay mety hitranga noho ny fanitarana ny hafanana. Ny fifandraisana amin'ny valva fanampiana fiarovana dia amin'ny ankapobeny NPT1/2. Ny teboka iray hafa tokony homarihina dia ny hoe ny fitaovana amin'ny valva fanalefahana fiarovana dia alefa mivantana any amin'ny atmosfera. Raha toa ka tsy azo atao ny mandefa mivantana any amin'ny atmosfera, dia manoro hevitra izahay fa tokony hampiasaina ny valva baolina misy rafitra manokana fanalefahana ny tsindry mandeha ho azy mankany amin'ny renirano ambony. Jereo ireto manaraka ireto raha mila fanazavana fanampiny. Azafady, asehoy azy io amin'ny filaharana raha tsy mila ny valva fanamaivanana fiarovana ianao na raha te hampiasa ny valva baolina miaraka amin'ny rafitra manokana amin'ny fanerena mandeha ho azy mankany amin'ny renirano ambony.

10. Firafitra ara-tsosialy amin'ny fanalefahana ny tsindry mandeha ho azy mankany amin'ny renirano ambony

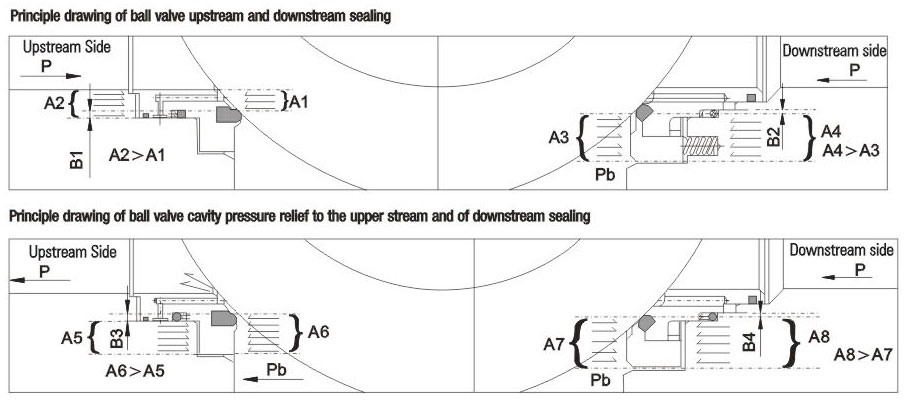

Satria ny valva baolina dia natao miaraka amin'ny famehezana voalohany sy faharoa izay misy fiantraikany amin'ny piston avo roa heny, ary ny lavaka afovoany dia tsy afaka mahatsapa fanamaivanana fanerena mandeha ho azy, ny valva baolina miaraka amin'ny rafitra manokana dia atolotra mba hahafeno ny fepetra takian'ny fanerena mandeha ho azy ary hiantohana ny tsy fisian'ny fandotoana ny tontolo iainana. Ao amin'ny rafitra, ny renirano ambony dia mampiasa tombo-kase voalohany ary ny renirano ambany dia manao famehezana voalohany sy faharoa. Rehefa mihidy ny valva baolina, ny tsindry ao amin'ny lavaka valva dia afaka mahatsapa fanamaivanana mandeha ho azy mankany amin'ny renirano ambony, mba hisorohana ny loza ateraky ny tsindry. Rehefa simba sy mitete ny seza voalohany, ny seza faharoa dia afaka milalao ny asan'ny famehezana. Fa ny saina manokana dia tokony homena ny fikorianan'ny lalan'ny baolina valva. Mandritra ny fametrahana dia mariho ny toromarika ambony sy ambany. Jereo ireto sary manaraka ireto ho an'ny fitsipiky ny famehezana ny valva miaraka amin'ny rafitra manokana.

11. Stem porofo mipoaka
Ny taho dia sopts ny firafitry ny mitsoka. Ny taho dia natao miaraka amin'ny dian-tongotra eo amin'ny farany ambany ka amin'ny fametrahana ny fonon'ny farany ambony sy ny visy, dia tsy ho tsofin'ny mpanelanelana ny taho na dia misy fanerena tsy ara-dalàna ao amin'ny valva.

12. Ny fanoherana ny harafesina sy ny fanoherana ny adin'ny solifara
Misy fetran'ny harafesina sisa tavela amin'ny hatevin'ny rindrin'ny vatana. Ny tady vy karbônina, ny tady raikitra, ny baolina, ny seza ary ny peratra seza dia iharan'ny fametahana nikela simika araka ny ASTM B733 sy B656. Fanampin'izany, misy akora mahatohitra harafesina isan-karazany azon'ny mpampiasa hisafidy.
Araka ny takian'ny mpanjifa, ny fitaovana valva dia azo fidina araka ny NACE MR 0175 / ISO 15156 na NACE MR 0103, ary ny fanaraha-maso ny kalitao sy ny fanaraha-maso kalitao dia tokony hatao mandritra ny famokarana mba hahafeno tanteraka ny fepetra takian'ny fenitra ary mahafeno ny fepetra momba ny serivisy amin'ny tontolo sulfurization.

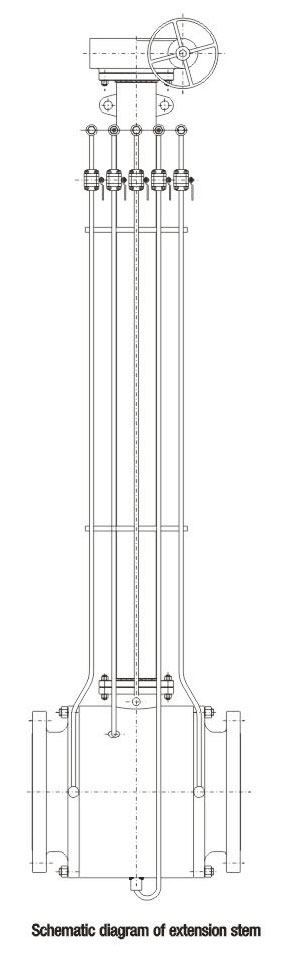

13. Tany fanitarana
Raha ny amin'ny valva tafiditra, dia azo omena ny taho fanitarana raha ilaina ny fandidiana tany. Ny tahony fanitarana dia ahitana tady, valva tsindrona sealant, ary valva drainage izay azo itarina any an-tampony mba hahamora ny fandidiana. Ny mpampiasa dia tokony hanondro ny fepetra takian'ny fanitarana sy ny halavany rehefa mametraka baiko.
Ho an'ny valva baolina entin'ny herinaratra, pneumatic ary pneumatic -hydraulic, ny halavan'ny rantsana dia tokony ho avy eo afovoan'ny fantsona mankany amin'ny flange ambony.
